Si te enfrentas a la necesidad de elegir unos prismáticos, probablemente ya hayas notado que los prismáticos modernos tienen un diseño recto o desalineado. En el primer caso, los prismáticos se parecen a dos telescopios terrestres unidos. El segundo tipo tiene una forma desalineada.
Un sistema de prismas de techo es un tipo de construcción de prismas en el que el eje óptico del objetivo y del ocular coincide. Un haz de luz avanza en línea recta desde el objetivo hasta el ocular, y este hecho permite crear prismáticos compactos. Los prismáticos con sistema de prismas de techo son fáciles de reconocer: sus objetivos están alineados con los oculares. Son modelos delgados y elegantes.
En los prismáticos con prismas Porro, los oculares están desplazados hacia el interior con respecto a la línea de los objetivos. Este tipo óptico tiene tanto ventajas como desventajas. Es imposible decir de forma definitiva qué tipo de prisma necesitas; elige en función de tus necesidades. Hablaremos más sobre cómo elegir prismáticos con prismas de techo un poco más adelante. Ahora vamos a profundizar en el propio sistema de prismas de techo.
Sistema de prismas de techo
Así que estás en una tienda y ves unos prismáticos compactos de forma recta. ¿Qué hay dentro del tubo?
En su interior, entre el ocular y el objetivo, hay un sistema de prismas. Sus superficies reflectantes están colocadas con un ángulo de 90 grados entre sí y recuerdan a un tejado. Todas las superficies reflectantes están situadas una debajo de otra (no una al lado de la otra como ocurre en un sistema de prismas Porro). Un haz de luz que atraviesa el objetivo incide en un prisma y se refracta. La refracción se produce de diferentes maneras, dependiendo del tipo de estructura.
Actualmente existen cuatro tipos de sistemas de prismas de techo:
- Prisma de techo Amici
- Prisma Abbe–Koenig
- Prisma Schmidt–Pechan
- Pentaprisma
Prismas de techo Amici
Reflejan la imagen 90 grados y la invierten. Este tipo de prisma se utiliza con mayor frecuencia como espejo diagonal en telescopios para corregir la orientación de la imagen. Los prismas Amici son los más simples dentro de los prismas de techo.
Pentaprisma
También puede utilizarse en la fabricación de sistemas de prismas de techo para prismáticos; proporciona una imagen invertida lateralmente. Se usa a menudo en cámaras réflex.
Los dos tipos de prismas siguientes son los más habituales en prismáticos:

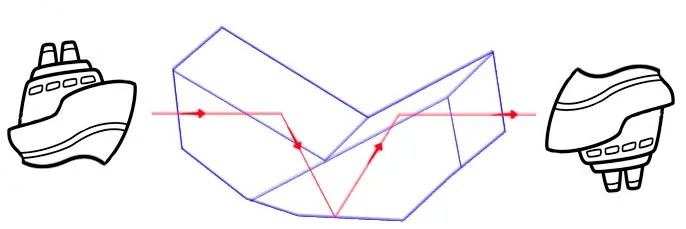

Prisma Abbe–Koenig
La luz se refleja tres veces en este tipo de diseño, menos que en el prisma Schmidt-Pechan. Este tipo de prisma es mucho más difícil de fabricar, por lo que los prismáticos con prismas Abbe-Koenig son más caros. Sin embargo, la calidad de imagen es superior, por lo que merece la pena. Estos prismáticos son perfectos para observaciones con poca luz. En Europa, empresas como Zeiss, Docter/Noblex, Swarovski, Leupold, Sig Sauer y Optolyth fabrican prismas Abbe-Koenig.
Los prismáticos con prismas Abbe–Koenig son:
- Caros;
- Ofrecen una imagen de alta calidad con distorsión mínima;
- Suelen ser más alargados debido al diseño del prisma;
- Buenos en condiciones de poca luz.
Este tipo de prismas se utiliza a menudo en prismáticos profesionales para la observación de aves.
Prisma Schmidt–Pechan
Los prismáticos con prismas Schmidt-Pechan son baratos y compactos, pero presentan pérdidas significativas de luz.
Los prismáticos con prismas Schmidt-Pechan son mucho más baratos que los prismáticos con prismas Abbe-Koenig y más compactos. Pero la pérdida de luz en ellos es considerablemente mayor debido a su diseño. Los prismas Schmidt–Pechan se utilizan en la construcción de prismáticos compactos de uso diario para tareas estándar. Es frecuente encontrarlos en prismáticos de marcas como Nikon, Leica o Swarovski.
Los prismáticos con prismas Schmidt-Pechan son:
- Más baratos que los prismáticos con prismas Abbe-Koenig;
- Ofrecen una imagen no perfecta, pero suficientemente buena;
- Adecuados para tareas cotidianas;
- Pueden ser muy compactos.
Diagrama de prismáticos con prismas de techo
Echemos un vistazo al interior para ver qué son estos prismas.
¿Qué significan para ti los prismáticos con prismas de techo?
👍 Compacidad
La principal ventaja de los prismáticos con prismas de techo es su compacidad. Si comparamos prismáticos con prismas de techo y prismas Porro con el mismo aumento, los de prismas de techo serán más compactos y delgados. Pero la calidad de imagen probablemente será un poco peor. Este tipo de prismáticos es difícil de fabricar, por lo que unos prismáticos de techo con una calidad de imagen equivalente a unos Porro costarán más.
En el segmento de precio medio, los prismáticos Porro ofrecen una imagen más luminosa y con mayor contraste.
💰 La calidad es cara
Cuanto mayor es el aumento en prismáticos con prismas de techo, más se resiente la resolución de la imagen. Al fin y al cabo, dentro del prisma el haz de luz se divide en partes y llega al ocular con pérdidas de luz. Por eso, en prismáticos caros, los prismas cuentan con un recubrimiento dieléctrico que reduce esas pérdidas. El recubrimiento antirreflectante de los objetivos también ayuda a conservar el brillo y los colores.
La calidad de la imagen también depende del material de fabricación. Puede ser:
- Vidrio SK15: es un vidrio de la más alta calidad con una imagen cristalina.
- Vidrio BAK-4: es un vidrio Crown de bario. Permite crear prismáticos más compactos dentro del segmento de precio medio. Las pérdidas de luz son insignificantes.
- Vidrio BK-7: es un vidrio Crown con boro. La calidad de imagen es inferior a la del BAK-4, pero sigue siendo un vidrio óptico especial. Los prismáticos con BK-7 son los más baratos.
BAK-4 y BK-7 son los más populares para fabricar prismas. Puedes aprender más sobre estos materiales en nuestro artículo sobre BAK-4. También se utiliza vidrio normal, no óptico, en algunos prismáticos, pero no recomiendo comprarlos.
💪 Resistencia al agua y durabilidad
Los prismáticos con prismas de techo son más adecuados para el deporte y la actividad. Es más fácil sellarlos, por ejemplo, rellenando el cuerpo con nitrógeno. Esto protege los prismáticos no solo de la humedad, sino también del empañamiento. Para cazadores o deportistas, una mala visibilidad puede tener consecuencias graves. Si esto también es importante para ti, presta atención a los prismáticos con prismas de techo con cuerpo engomado y relleno de nitrógeno.
¿Para quién son adecuados los prismáticos con prismas de techo?
- Turistas;
- Deportistas;
- Cazadores, ornitólogos;
- Tú, si buscas prismáticos de alta calidad y precio elevado.
Un dato interesante:
En los prismáticos con prismas de techo, la distancia entre los centros de los objetivos (distancia interpupilar) es igual a la distancia entre los centros de los oculares. Por eso no verás en venta prismáticos con objetivos de más de 65 mm en este tipo de diseño. Tales prismáticos no serían utilizables: la mayoría de las personas tienen una distancia entre los ojos menor.
Aun así, a veces ocurre que los prismáticos son demasiado pequeños para su propietario: la distancia interpupilar máxima no es suficiente. También hay que prestar atención a esto. Puede ocurrir tanto en prismáticos de techo como en los de tipo Porro.
Sin embargo, la gran mayoría de los prismáticos modernos permiten ajustar la distancia interpupilar hasta 72 mm. Esto debería ser suficiente para casi todo el mundo, ya que la distancia interpupilar media es de unos 66 mm.
Después de estudiar todo esto, yo, como muchos otros, me hice la misma pregunta: ¿por qué tanta complejidad? ¿Para qué sirven estos prismas? Resulta que sin ellos la imagen se vería invertida y de derecha a izquierda. ¡Tendría que hacer las observaciones cabeza abajo!
Bueno, ¡espero que haya sido interesante y útil para ti!
