Más allá de la óptica: Guía técnica avanzada para la colimación y optimización de telescopios Newtonianos

El telescopio reflector Newton es, sin duda, la herramienta más versátil y eficiente para el astrónomo aficionado. Su diseño, que utiliza un espejo primario parabólico y un espejo secundario plano, permite alcanzar grandes aperturas a un coste razonable, siendo imbatible en la observación de objetos de cielo profundo y la astrofotografía. Sin embargo, su rendimiento óptimo está intrínsecamente ligado a una condición técnica crítica: la colimación precisa.

Muchos usuarios consideran la colimación como un «mal necesario» o una tarea temida. En esta guía, desmitificaremos el proceso, abordando no solo el ajuste de los espejos, sino también los factores térmicos que a menudo invalidan horas de trabajo de colimación en el campo.

Si todavía no conoces en detalle cómo funciona un telescopio reflector Newton y por qué su diseño requiere una colimación tan precisa, te recomendamos leer primero nuestro artículo sobre el funcionamiento del telescopio newtoniano. Comprender su esquema óptico hará que todo el proceso de colimación resulte mucho más sencillo.

¿Por qué un Newton necesita ser colimado?

La esencia del sistema Newton reside en la intersección de dos ejes ópticos perpendiculares. El espejo primario debe enviar el haz de luz exactamente al centro del espejo secundario, el cual, a su vez, debe dirigirlo de forma perfecta al plano focal donde se encuentra nuestro ocular o sensor.

Cualquier desviación, por mínima que sea, destruye la simetría del frente de onda. En un Newton, la tolerancia de colimación disminuye drásticamente a medida que la relación focal (f/) se hace más corta (los famosos telescopios «rápidos» f/4 o f/5 son extremadamente exigentes).

• Nota técnica sobre el Offset: Para estos sistemas «rápidos», el espejo secundario no debe estar geométricamente centrado bajo el enfocador, sino ligeramente desplazado (offset) tanto alejándose del enfocador como hacia el espejo primario. Este ajuste es vital para lograr una iluminación uniforme. Sin él, el viñeteo será asimétrico y la colimación fallará en el eje óptico real.

Consecuencias de una mala colimación

Si decidimos ignorar el mantenimiento de nuestra óptica, nos enfrentamos a tres problemas principales:

1. Asimetría de la imagen de coma: La coma es una aberración inherente al diseño Newton, pero con una colimación correcta, esta se desplaza uniformemente hacia los bordes. Con una mala colimación, la coma aparece distorsionada en el centro, arruinando la nitidez de las estrellas.
2. Pérdida de contraste: La luz que debería converger en un punto de Airy se dispersa, reduciendo el contraste en la observación planetaria.
3. Error de enfoque: Una mala alineación hace que el plano focal no sea perpendicular al eje óptico, lo que resulta en estrellas que no se pueden enfocar uniformemente en todo el campo visual.

El kit de colimación: De lo artesanal a la precisión

La colimación no es un acto de fe, sino un proceso de geometría aplicada. Dependiendo del nivel de precisión requerido, disponemos de varias herramientas:

El Visor (Tapa perforada)

Es la herramienta más simple y económica, pero sorprendentemente efectiva para una colimación primaria. Consiste en una tapa para el portaocular con un pequeño orificio de 1-2 mm en su centro exacto.

• ¿Cómo hacerlo? Si no tienes uno, puedes fabricarlo fácilmente con la tapa del portaocular, marcando el centro con un punzón y taladrando un agujero pequeño y perfectamente centrado.
• Función: Obliga a nuestro ojo a situarse exactamente en el eje óptico, eliminando el error de paralaje. Permite alinear el espejo secundario con el eje del enfocador, aunque no tiene suficiente precisión para el primario.

El Ocular Cheshire

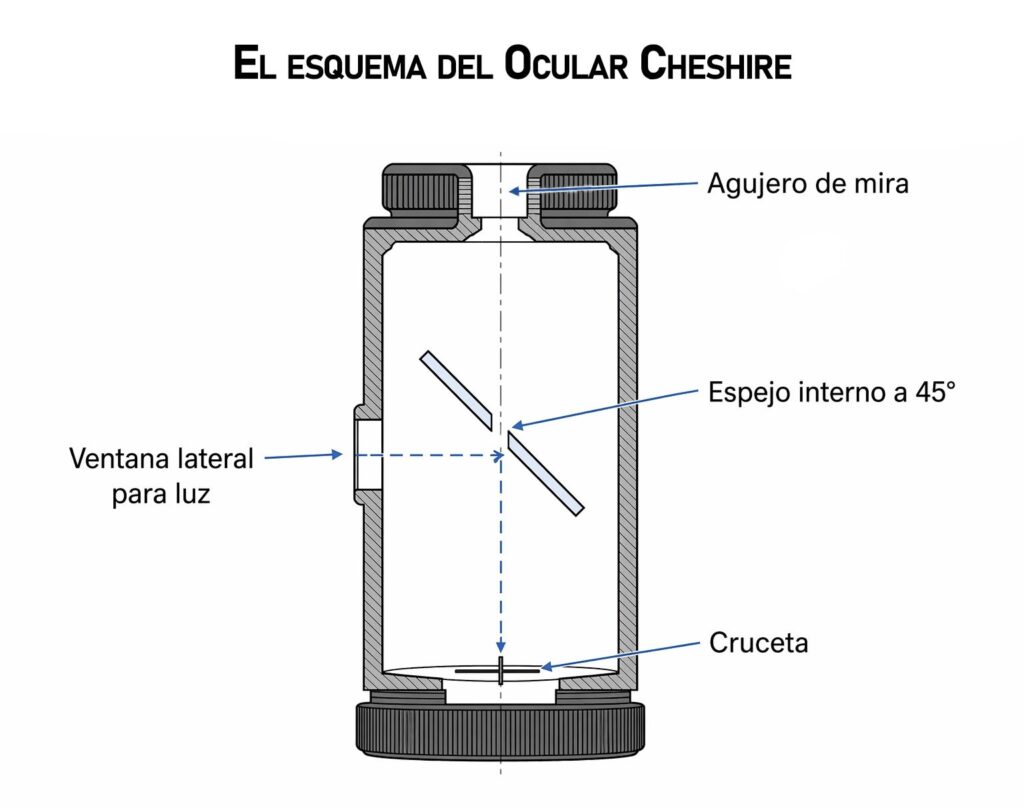

Es el estándar de oro para la colimación visual. Su nombre proviene de su diseño, que permite observar simultáneamente el reflejo del espejo primario y el secundario.

• ¿Por qué es superior? A diferencia del láser, el Cheshire utiliza luz diurna (o artificial) que entra por una abertura lateral, iluminando el interior del tubo. Al mirar por el orificio, vemos un anillo brillante (el Cheshire) que debe quedar perfectamente concéntrico con la marca central del espejo primario (el center spot).
• Ventaja clave: Es inmune a los errores de desalineación del propio colimador (problema común en los láseres mal ajustados).

El estándar de oro: El colimador láser Howie Glatter

Cuando el presupuesto y la exigencia técnica lo permiten, el colimador láser Howie Glatter se posiciona como el estándar de oro. A diferencia de los láseres de gama comercial, cuya construcción mecánica suele ser deficiente, el modelo de Glatter destaca por:

• Precisión de mecanizado. Está fabricado con tolerancias industriales tan estrictas que el eje del haz es inherentemente paralelo al cuerpo del cilindro. Esto elimina el clásico problema de los láseres baratos que «bailan» en el portaocular al rotarlos, lo cual suele ser la causa de una colimación errónea.
• Apertura del haz y difracción. Muchos láseres proyectan un punto demasiado grueso, lo que dificulta una colimación milimétrica. El sistema de Glatter, a menudo utilizado con una abertura (aperture stop) o un retículo, proyecta un punto de luz extremadamente definido y pequeño. Esto permite al usuario alinear el retorno del láser sobre sí mismo en la pantalla de destino con una precisión de fracción de milímetro.
• La técnica del «Auto-colimado» (Barlowed Laser). Un método avanzado consiste en colocar una lente de Barlow antes del láser. Esto proyecta una sombra de la marca central (center spot) del espejo primario sobre una pantalla blanca. Es un método extremadamente preciso, ya que la sombra amplifica cualquier error de inclinación del espejo primario, haciendo que la corrección sea mucho más evidente que al intentar centrar un simple punto de luz rojo.

Consejo profesional: Para extraer el máximo rendimiento de un láser de esta calidad, se recomienda usar siempre una pantalla de colimación con una cuadrícula de alta precisión (o una diana autoadhesiva) en el propio dispositivo. Esto convierte un proceso de tanteo en una operación de alineación geométrica de alta precisión.

Procedimiento de colimación con un ocular Cheshire

Esta guía le ayudará a ajustar correctamente su telescopio newtoniano utilizando un ocular Cheshire.

Preparación y Verificación Inicial

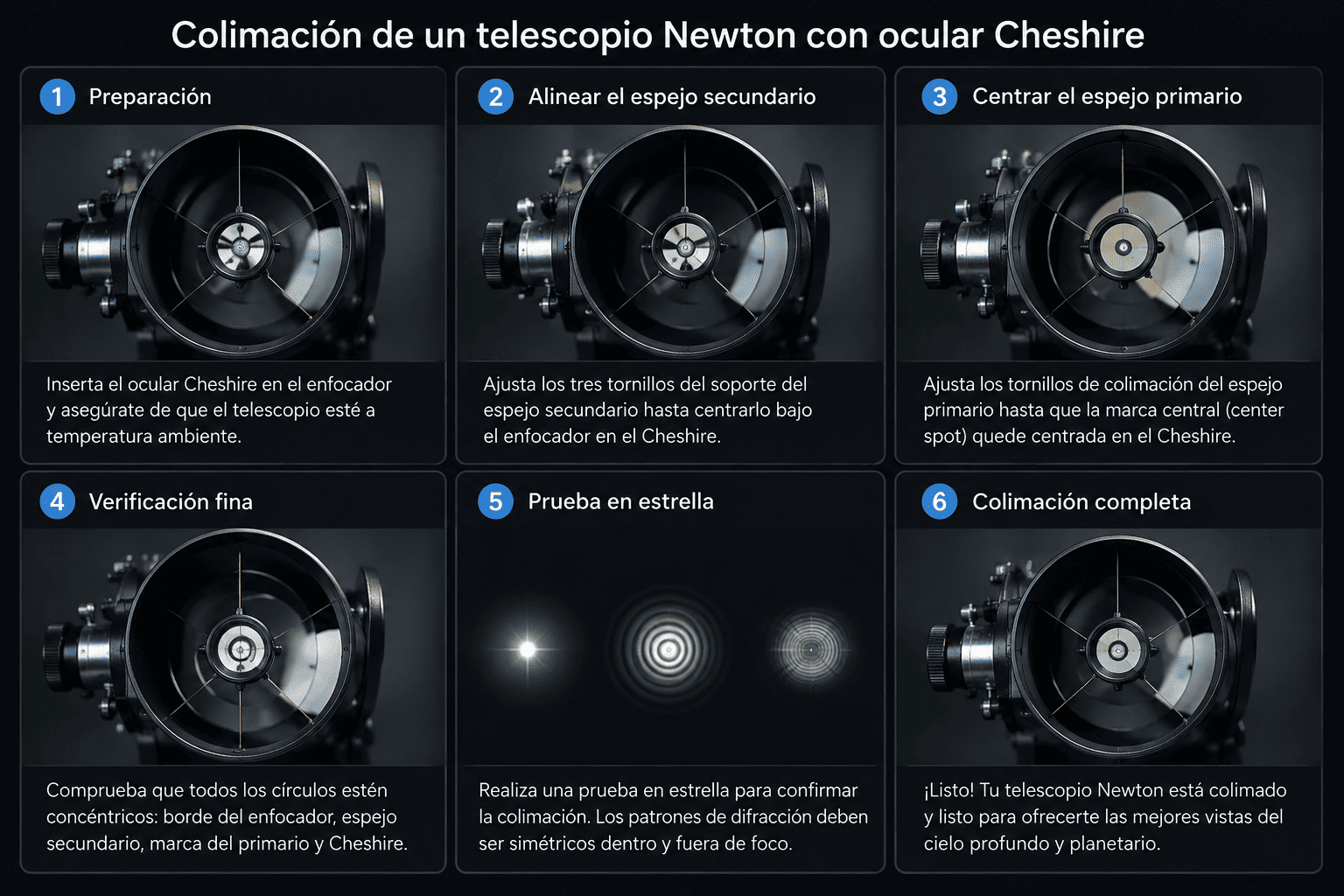

1. Instale el Ocular Cheshire: Insértelo en el portaocular del telescopio.
2. Apunte hacia la luz: Gire el ocular de modo que su ventana lateral apunte a una fuente de luz. Esto creará un punto brillante en el espejo secundario.
3. Observe a través del ocular: Debería ver varios elementos:

• La retícula del propio ocular Cheshire (estará ligeramente desenfocada).
• El reflejo del espejo secundario.

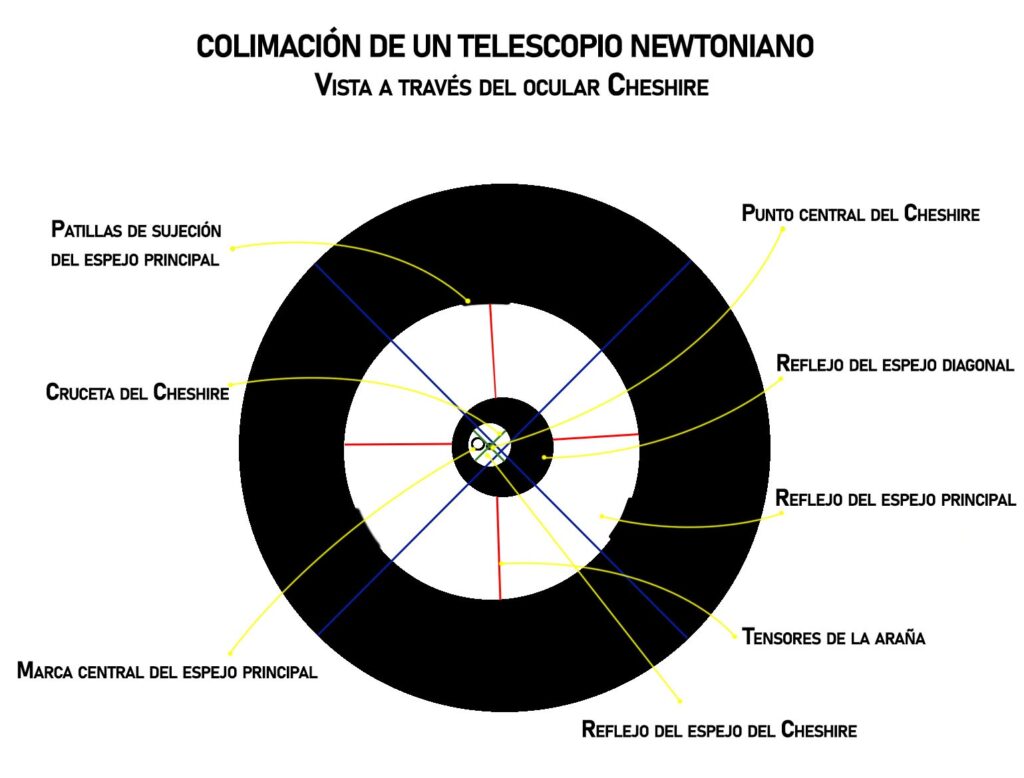

• Dentro de este, el reflejo del espejo principal (MP) con sus soportes («patas»).
• En el centro del reflejo del MP, una marca de colimación especial (un pequeño círculo).
• En el centro de toda la imagen, el reflejo del punto negro del centro del ocular Cheshire con su retícula interna.

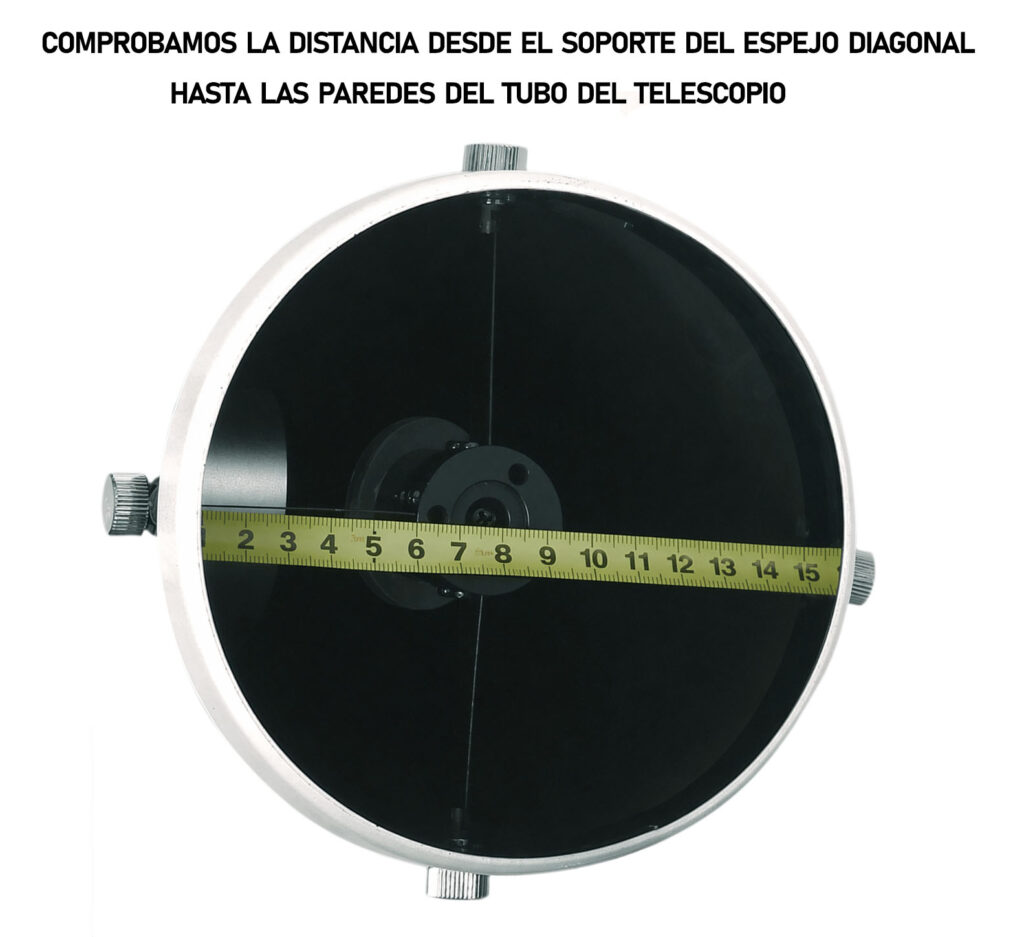

Antes de comenzar la colimación con el ocular Cheshire, es necesario comprobar la distancia desde el soporte del espejo diagonal hasta las paredes del tubo del telescopio: la longitud de todos los tensores de la araña debe coincidir. Si la distancia no coincide, ajústela mediante los tornillos de regulación situados en el exterior, alrededor del perímetro del tubo del telescopio.

Paso 1: Ajuste del Espejo Secundario

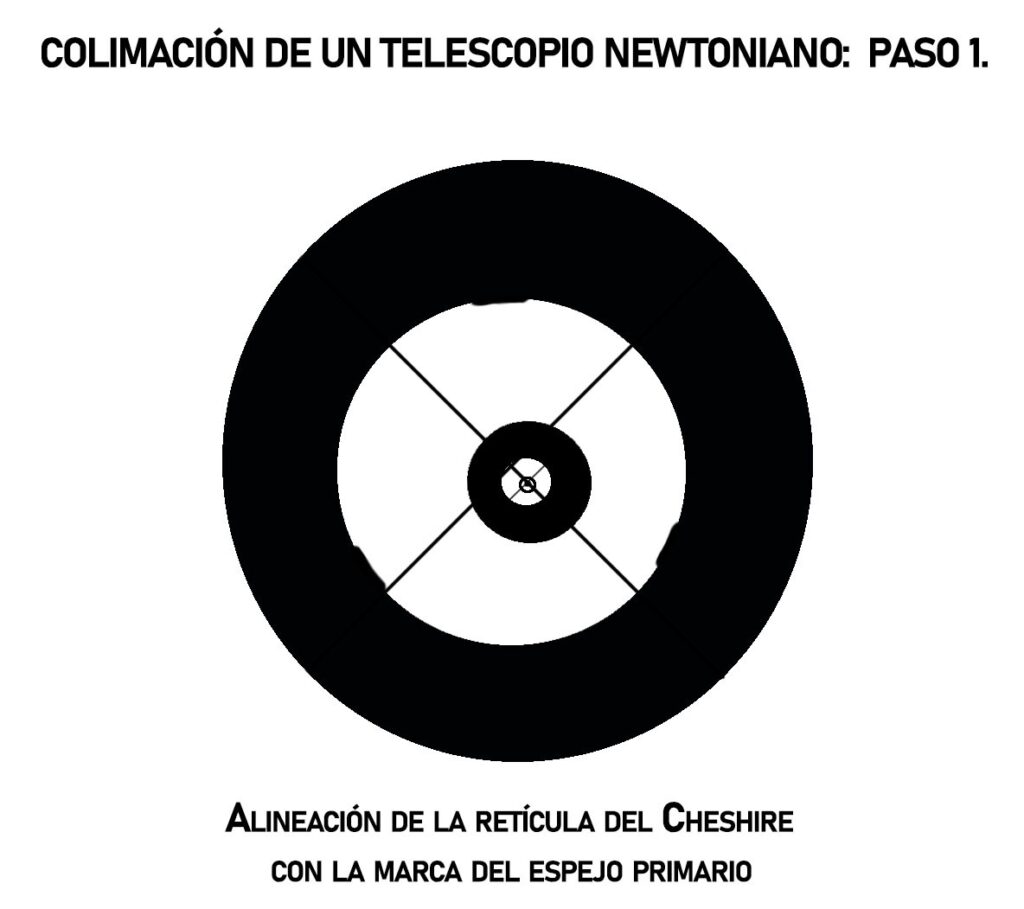

El objetivo de este paso es alinear la retícula del ocular Cheshire con la marca central del espejo principal.

1. Afloje el tornillo de bloqueo central en el soporte del espejo secundario.
2. Gire los tornillos de ajuste (normalmente son tres) para mover el reflejo del espejo principal hasta que la retícula del Cheshire esté exactamente en el centro de la marca del Espejo Principal.
3. Verifique la simetría: Asegúrese de que los soportes («patas») del espejo principal sean visibles de manera uniforme desde el borde del espejo secundario.
4. Apriete el tornillo de bloqueo para fijar la posición del espejo secundario.

Paso 2: Ajuste del Espejo Principal

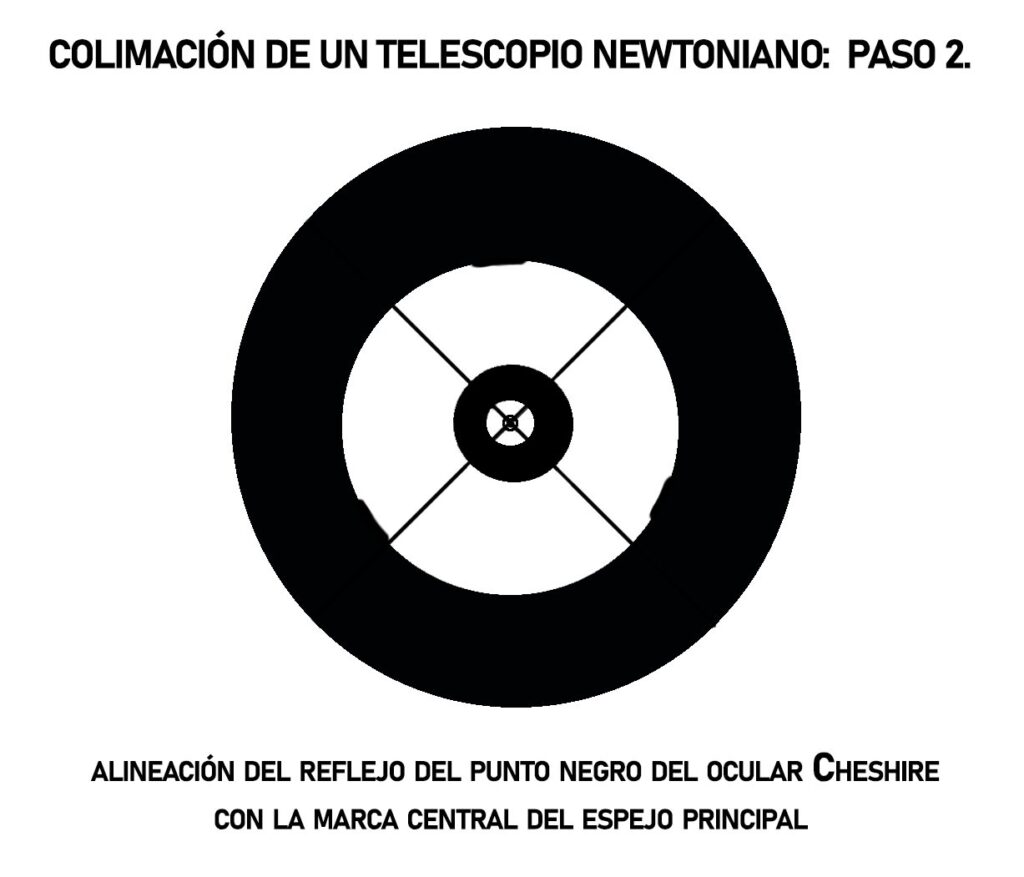

El objetivo de este paso es alinear el reflejo del punto negro del ocular Cheshire con la marca central del espejo principal.

1. Afloje los tornillos de bloqueo del espejo principal (estos fijan su posición).
2. Gire los tornillos de ajuste del espejo principal. Verá cómo el reflejo del punto negro del ocular comienza a moverse. Su tarea es llevar este punto exactamente al centro de la marca de colimación del espejo principal.
3. Apriete los tornillos de bloqueo del espejo principal. Esto es crucial para evitar que el ajuste se desajuste durante el transporte del telescopio.

Después de completar estos pasos, su telescopio estará colimado correctamente.

Nota sobre las celdas: Muchos telescopios modernos usan celdas con puntos de apoyo (9, 18 puntos). No aprietes excesivamente los tornillos de bloqueo; un exceso de presión deforma el vidrio e induce astigmatismo. El espejo debe «flotar» libremente.

Consejo de seguridad: Durante la manipulación de los tornillos de la araña o el secundario, mantén siempre el tubo del telescopio en posición horizontal. Esto evita que, si se resbala una herramienta, impacte catastróficamente contra el espejo primario.

Técnicas de colimación de precisión para astrofotografía

Cuando hablamos de astrofotografía, la colimación debe realizarse bajo carga.

La flexión del enfocador

En muchas ocasiones, el enfocador se inclina ligeramente bajo el peso de una cámara pesada (CCD/DSLR). Si colimas el telescopio «vacío» y luego añades 1kg de cámara, la colimación cambiará.

Consejo: Ajusta tu equipo siempre con todo el tren de imagen montado.

El Tilt (Inclinación)

En sensores modernos, una inclinación de fracciones de milímetro provoca que un lado de la imagen esté enfocado y el otro no. Para detectar esto, se recomienda usar software como ASTAP o CCDInspector, que analizan la forma de las estrellas en las cuatro esquinas de un fotograma de prueba. Recomendamos también el plugin Hocus Focus para N.I.N.A.

Si las estrellas son redondas en el centro pero alargadas (o con coma diferente) en las esquinas, no es un problema de colimación de los espejos, sino de tilt del sensor o del enfocador.

¿Cómo saber si tu telescopio está bien ajustado? (El test definitivo)

No hay mejor juez que el Test de la Estrella (Star Test).

1. Apunta a una estrella de magnitud media a gran aumento (2x la apertura en mm).
2. Desenfoca la estrella ligeramente. Verás los anillos de difracción.
3. Si los anillos están centrados y el disco de Airy (el círculo central) es simétrico, tu colimación es excelente. Si los anillos parecen «aplastados» hacia un lado (como una gota), necesitas volver a ajustar los tornillos del primario.

La importancia del enfriamiento activo y la capa límite de aire

A menudo, un astrónomo novato culpa a la colimación de una imagen borrosa, cuando en realidad el culpable es la inestabilidad térmica. Un espejo primario de gran masa térmica actúa como un acumulador de calor. Si el telescopio pasa de una habitación climatizada (20-22°C) al exterior (10°C), el espejo tardará horas en estabilizarse.

• La «Capa Límite» (Boundary Layer). Mientras el espejo se enfría, se genera una fina capa de aire caliente estancado justo sobre su superficie. Esta capa crea micro-turbulencias que destruyen la resolución. Es como intentar mirar el fondo de una piscina mientras el agua está hirviendo.
• La solución: enfriamiento activo. La instalación de ventiladores detrás del espejo primario no solo acelera el tiempo de aclimatación, sino que, si se configuran para empujar aire suavemente sobre la superficie del espejo, ayudan a eliminar activamente la capa límite, manteniendo el aire en calma durante la observación. Para astrofotografía, un flujo de aire constante y laminar es la diferencia entre una imagen «blanda» y una con resolución de difracción limitada.

El impacto de la turbulencia interna y la resolución del espejo primario

La resolución de un telescopio Newton está limitada por la difracción (el límite de Dawes). Sin embargo, la turbulencia interna dentro del tubo (producida por el calor del observador, corrientes convectivas o una mala ventilación) actúa como una aberración de alto orden.

Si el tubo no está bien aislado o ventilado, el aire caliente del observador o el calor irradiado por el propio suelo del observatorio entra en el tren óptico. Esto degrada el frente de onda antes incluso de que llegue a los espejos. Un espejo de 250mm de gran calidad puede rendir como uno de 150mm si el entorno térmico dentro del tubo es caótico. Por eso, el control térmico es tan crítico como la colimación: sin estabilidad térmica, la colimación perfecta es un esfuerzo inútil.

Colimación fuera de casa: El método de campo

No siempre tendremos acceso a herramientas de precisión en el campo. ¿Qué hacer si el telescopio se desajusta al transportarlo?

1. Transporte responsable: Si tienes un Newton, intenta que el tubo viaje en posición vertical o con los espejos mirando hacia arriba/abajo (según el tipo de celda) para evitar esfuerzos laterales en los tornillos.
2. Re-colimación rápida: Un simple visor artesanal es suficiente para devolver la colimación a un estado aceptable tras un viaje. No intentes una colimación láser milimétrica en plena oscuridad y con frío; utiliza el visor para centrar el primario y realiza el Test de la Estrella una vez que el equipo esté aclimatado. La estrella es, siempre, el juez final.
